Электрокардиограф ЭК12Т-01 с экраном диагональю 260мм

 Электрокардиограф предназначен для проведения электрокардиографических обследований по типовым методикам Министерства Здравоохранения РФ.

Электрокардиограф может применяться:

• в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;
• в кабинетах функциональной диагностики поликлиник и медико-санитарных частей;
• в автомобилях скорой медицинской помощи;
• в частной медицинской практике.

Электрокардиограф — это переносной прибор, позволяющий оперативно снимать электрокардиограмму при одновременной регистрации трех, шести или двенадцати общепринятых отведений. В электрокардиографе используется принцип съема потенциалов с поверхности тела человека методом наложения электродов.



Особенности

Особенности:

• ЭК обеспечивает съем 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений, по Кабрера, по Франку, по Нэбу, пользовательский набор отведений.

• наличие графического сенсорного дисплея позволяет просматривать ЭКГ в трех, шести или двенадцати отведениях одновременно и в том же масштабе печатать их на принтере на бумаге формата А4;

• автоматический старт записи при обнаружении аритмии позволяет существенно экономить бумагу;

• наличие возможности автоматического анализа ЭКГ исключает рутинную работу по измерению амплитудно-временных параметров ЭКГ;

• возможность снятия ЭКГ в ручном режиме с любым количеством электродов

• возможность быстрого переключения основных режимов работы;

• режим записи ритма одного, двух, трех отведений (регистрация RR – граммы) позволяет наблюдать изменения ритма сердца;

• использование программного обеспечения “Stress-12-Cardio” позволяет работать в составе комплекса для проведения нагрузочных и функциональных проб с возможностью электронного управления велоэргометром или беговой дорожкой (опция);

• наличие памяти до 500 ЭКГ с дальнейшей возможностью их вывода на печать; Запись не менее 10 000 всех отведений ЭКГ на карту памяти MicroSD;

• возможность снятия ЭКГ с детей (опция);

• сенсорная алфавитно-цифровая клавиатура и кнопки «быстрого старта»

• настройка всех параметров под каждого пользователя (10 заданных пользовательских профилей);

• подключение к больничной сети с поддержанием формата кодирования HL7;

• передача ЭКГ по каналу GSM без использования компьютера с подключенным интернетом и прием информации на удаленный пульт с помощью программы «ArMaSoft12-Tele» (опция).

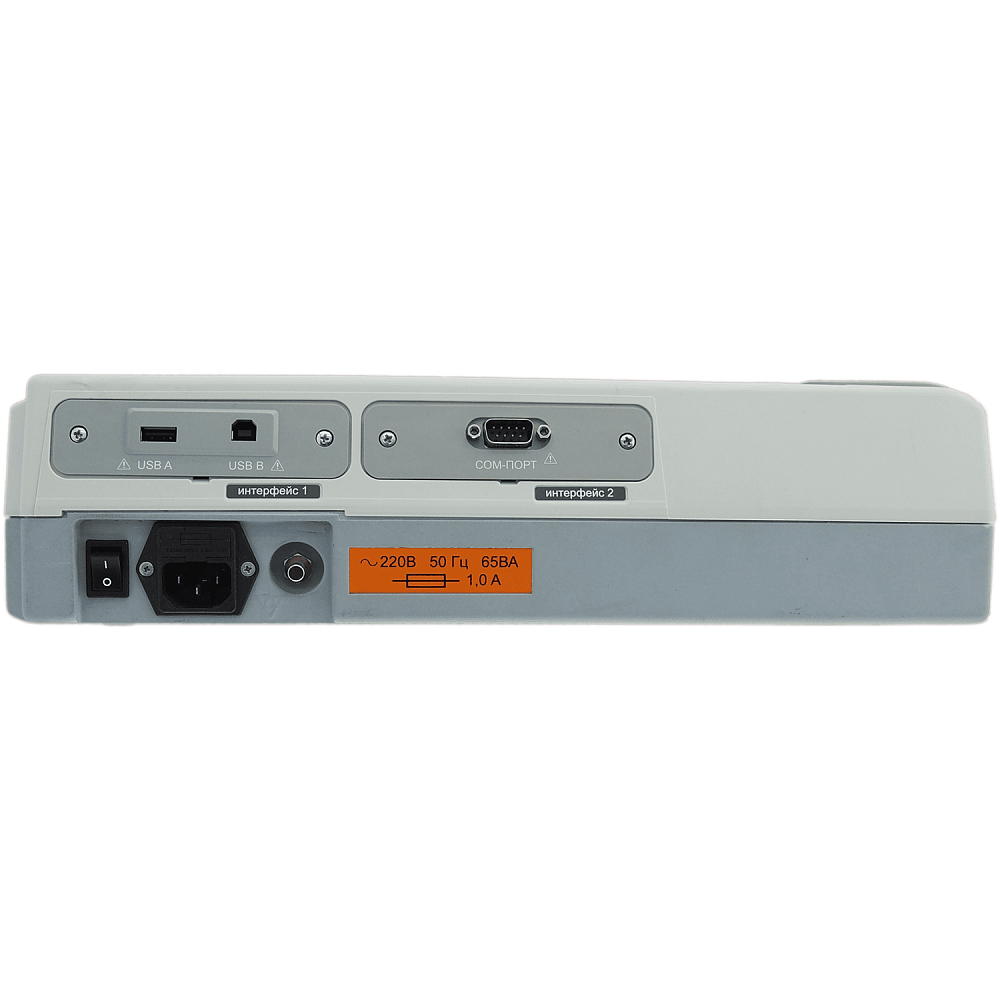

• различные варианты подключения и экспорта для упрощения доступа и хранения данных (микро-SD, COM-порт(опция), USB-порт, GSM, Ethernet (LAN порт(опция), Wi-Fi (опция).

Встроенная программа полной интерпретации ЭКГ (постановка предварительного диагноза) для взрослых и детей по 271 диагнозу (опция).

Режимы работы:

Автоматический режим:

• без печати ЭКГ (регистрация в память фрагментов ЭКГ длительностью 10 или 40 сек);

• 4 группы по 3 отведения заданной длины;

• 2 группы по 6 отведений заданной длины;

• 4 группы по 3 отведения заданной длины + одно отведение длительно (ритм);

• автоматический по 12 отведений поперек листа длительностью 2 или 4 сек;

В автоматическом режиме набор отведений и последовательность печати выбирается в соответствии с выбранной системой отведений – Стандарт, Кабрера, Франк или Нэбу.
Предусматривается пользовательский набор отведений, в котором пользователь может задать произвольную последовательность печати отведений.
Длина печати выбирается пользователем равной 100 или 200 мм (1 или 2 страницы) или 3,5,10сек;

Ручной режим:
В ручном режиме печатаются те отведения, которые в данный момент отображаются на дисплее кардиографа в том же масштабе.
Анализ ЭКГ:
Предусматриваются следующие форматы печати результатов анализа ЭКГ (в автоматических режимах):

• без печати результатов анализа;

• печать результатов анализа в кратком или полном формате и печать или отсутствие печати усредненных (или типовых) кардиокомплексов с метками.

В полном режиме выводятся заключения, которые не являются диагностическими, а указывают на возможные наличия патологий:

1. Заключение о регулярности ритма – “РИТМ РЕГУЛЯРНЫЙ” или “ОБНАРУЖЕНЫ НАРУШЕНИЯ РИТМА”.

2. Заключение о положении электрической оси сердца (ЭОС)

   • "НОРМАЛЬНОЕ ПОЛОЖЕНИЕ ЭОС" (0°-90°);

   • "ОТКЛОНЕНИЕ ЭОС ВЛЕВО" (-30°-0°);

   • "ОТКЛОНЕНИЕ ЭОС ВПРАВО" (90°-110°);

   • "ВЫРАЖЕННОЕ ОТКЛОНЕНИЕ ЭОС ВЛЕВО." (-30° - -90°);

   • "ВЫРАЖЕННОЕ ОТКЛОНЕНИЕ ЭОС ВПРАВО." (110°-180°);

   • "КРАЙНЕЕ ОТКЛОНЕНИЕ ЭОС ВПРАВО (ТИП S1S2S3)." (-180° - -90°).

3. Заключение о смещении сегмента ST c указанием отведений, в которых обнаружено смещение – “СМЕЩЕНИЕ ST В НОРМЕ”, “СМЕЩЕНИЕ ST ВВЕРХ”, “СМЕЩЕНИЕ ST ВНИЗ”.

4. Заключение об амплитудно-временных параметрах комплекса QRS (длительность QRS, амплитуды зубцов Q, R, S по всем отведениям) – “ПАРАМЕТРЫ КОМПЛЕКСА QRS В НОРМЕ”, “ОТКЛОНЕНИЯ ПАРАМЕТРОВ QRS” с указанием отведений, в которых обнаружены отклонения.

Режим вывода информации на компьютер:

Предусматривается возможность использовать ЭКГ в режиме компьютерного электрокардиографа: применение программы ArMaSoft-Cardio(для ЭКГ покоя) позволяет: просматривать ЭКГ на экране монитора в режиме реального времени в формате до 12-ти отведений одновременно; сохранять ЭКГ в архиве или отдельном файле с указанием данных о пациенте; распечатывать всю ЭКГ или выбранный участок на принтере; поиск и архивирование информации о пациентах; диагностировать нарушения сердечной деятельности с постановкой предварительного диагноза (опция).



Возможность подключить внешний принтер для печати ЭКГ и результатов анализа на стандартной бумаге формата А4. (При покупке принтера для работы с ЭКГ следует иметь ввиду следующее: принтер должен иметь интерфейс USB; принтер должен поддерживать один из следующих языков программирования: PCL3, PCL4, PCL5, PCL6.)

Возможность обнаружения сигналов кардиостимулятора и защита от дефибрилляции;

Возможность проверки кабеля отведений в составе электрокардиограф.

Комплект поставки:

• блок электрокардиографический;

• кабель электродный;

• блок сетевой; комплект ЭКГ электродов;

• гель электродный;

• термобумага 210 мм х 30 м;

• руководство по эксплуатации;
