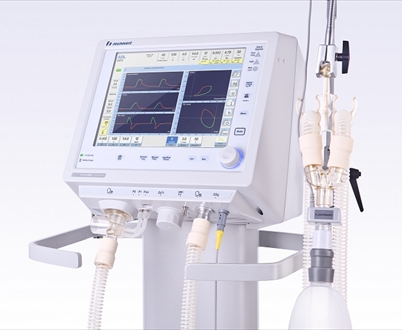

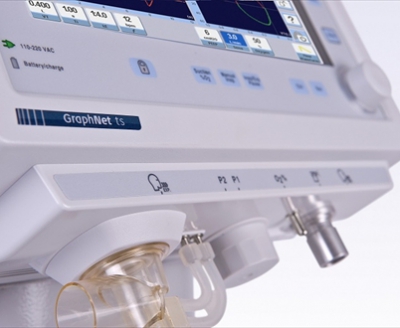

Neumovent мод. GraphNet ts

 Аппарат ИВЛ Ньюмовент с сенсорным экраном, созданый по новейшей технологии, на основе самых строгих нормативов качества, предлагает наиболее современные режимы ИВЛ для пациентов любого возраста:

- advance – универсален для пациентов любого возраста,
- neo – исключительно для новорожденных, и
- ts – для детей и взрослых, - с опцией для новорожденных
Ньюмовент включает в себя последние новинки электронного и пневматического дизайна и программного управления. Благодаря этим новшествам Ньюмовент отличается превосходными клиническими показателями и надёжной работой.

Аппарат ИВЛ Neumovent мод. GraphNet – аппарат созданный по новейшей технологии, на основе самых строгих нормативов качества, предлагающий наиболее современные режимы ИВЛ для пациентов любого возраста. GraphNet включает в себя последние новинки электронного и пневматического дизайна и программного управления. Благодаря этим новшествам GraphNet отличается превосходными клиническими показателями и надёжной работой.
Самые передовые функции с современными режимами респираторной поддержки.
Высокоточная система доставки газов с двумя пропорциональными клапанами управляемыми микропроцессорами, с компенсацией по высоте над уровнем моря, для точной доставки потока и FiO2.
Цветной графический дисплей 30.7 см (12.1”) (SVGA) и видеопроцессор 2 мб обеспечивают одновременную установку параметров вентиляции и границ тревог; наблюдение за кривыми давления, объема и потока, петлями давление-объем и поток-объем и измеряемыми параметрами.
Полный комплекс респираторной механики : динамический и статический комплайнс, сопротивкление дых. путей на вдохе и выдохе, точки изгиба петли давление-объем (P/Vflex), p0.1, экспираторную ЖЕЛ, АВТО-PEEP, Pimax.
Режим неинвазивной вентиляции с передовой системой автоматической компенсации утечек, специфической системой мониторинга и контроля тревог и с возможностью назального СДППД (CPAP).
Встроенный модулькапнографии с датчиком CAPNOSTAT5®, не нуждающимся в специальном обслуживании и калибровке, обеспечивает расширение мониторируемых параметров, диагностических показателей и увеличивает безопасность пациента
Всесторонняя система информации с расширенной ёмкостью памяти предлагает полное описание последних 1000 случаев изменения параметров вентиляции, тревог с их возможными причинами и рекомендациями по устранению, 24-часовые графики трендов значений ДО, давления, потока, динамического комплайнса и многих других параметров.
Встроенные небулайзер, кислородный монитор и аккумулятор на 2.5 часа непрерывной работы.
Эргономичный дизайн панели управления с большим дисплеем и прямым доступом ко всем параметрам упрощает работу с аппаратом.

Режимы ИВЛ с заданным объемом или с ограниченным давлением: :
УИВЛ/ВИВЛ (CMV/Assist)
СППВ (SIMV) + ПДКВ/СДППД (PEEP/CPAP)
TCPL - ИВ Л с ограничением времени вдоха и давления (для новорожденных)
Самостоятельное дыхание (СД), СДППД (CPAP)
Неинвазивная вентиляция (NIV)
Назальный CPAP (для новорожденных)
Искусственный вздох (Sigh)
Апнойная ИВЛ (Back-up ventilation)
Ручной вдох

Комбинированные режимы ИВЛ:
УИВЛ/ВИВЛ + Поддержка давлением (PSV)
СППВ (SIMV) + Поддержка давлением (PSV)
ПДКВ/СДППД + Поддержка давлением (PSV)
Автоматическое обеспечение минутной вентиляции + Поддержка давлением (MMV + PSV)
Обеспечение заданного объема при поддержке давлением (VAPS)
Вентиляция с переменным (двухфазным) давлением в дыхательных путях (APRV)
TCPL + С П П В /SIMV – для новорожденных

Управление и установки:
Дыхат. объём: 5 – 2500 мл
Минутный объём: до 45 л/мин
Инспиратор. поток: 2 - 180 л/мин
Постоянный поток: 2 - 40 л/мин
Форма кривой потока:
- VCV : прямоугольная и нисходящая
- PCV и PSV : нисходящая
Ограничение давления ( PCV ): 2 – 110 см H 2 O над ПДКВ + коррекция потока
Клапан o граничения давления: до 100 см H 2 O
Поддержка давлением ( PSV ): 0 – 110 см H 2 O над ПДКВ + коррекция потока + триггер выдоха
Коррекция подаваемого потока: Задается пользователем.
Триггер выдоха при PSV : 5-80% от пикового потока
ПДКВ/СДППД ( PEEP / CPAP ): 0-50 см H 2 O
Время вдоха: 0.1 – 3 сек ( APRV – до 30 сек)
Частота дыханий: 1 - 150 дых/мин
I : E отношение: 6:1 до 1:199
Чувствительность триггера (ПДКВ/СДППД компенсируется):
- по давлению: -0.5 до -10 см H 2 O
- по потоку: 0.5, 2, 3, 4, 5 л/мин
Вздох ( VCV ): Пользователь задает кол-во в час (5, 10, 15 или 20),
кол-во в каждом случае (1, 2 или 3), ДО (0.1 – 2.0 л) и максимальное давление
Ручной вдох : Один вдох
Пауза на вдохе ( VCV ): 0.25 - 2.0 сек
Пауза на выдохе (для измерения авто-ПДКВ): Автоматический режим: пауз a 0.75 сек
FiO 2 : 0.21 - 1.0
100% O 2 : Автоматический режим; 150 сек. с заданным перерывом на период санации.
Аэрозольный распылитель: Вкл./Выкл. (30 мин. работы)
Stand - by : последние установки сохраняются

Мониторируемые параметры
Пиковый поток
Давление в дыхат. путях – пиковое, плато, среднее, ПДКВ
Время вдоха, выдоха и I : E отношение спонтанного дыхания
Частота дыхания
Выдыхаемый дыхательный и минутный объем
Концентрация кислорода/ FiO 2
Выдыхаемый CO2 - EtCO2 (датчик Capnostat 5® -опция)

Показатели механики дыхания
Авто–ПДКВ/ Auto-PEEP
Статический и динамический комплайнс
Резистентность дыхат. путей на вдохе и на выдохе
Экспираторная ЖЕЛ
Остаточный объем легких
P 0.1
Точки изгиба петли давление-объём ( P / V flex )
Максимальное давление на вдохе ( Pi max )
ЕТСО2 Парциальное давление СО2 в конце выдоха
VD/VT Отношение мёртвого пространства к дыхательному объёму
VD Объём мёртвого пространства
VA Альвеолярный объём
VA min Альвеолярная вентиляция
VCO2(STPD) Объёмная фракция СО2 в выдыхаемом объёме и продукция СО2 в минуту

Графический дисплей
Изображение кривых давления, объёма и потока; петель давление-объём и поток-объём; графики тенденций ДО, МО, ЧД, пикового и базового давления, пикового потока и динамического комплайнса за последние 24 часа
Одновременное отображение графиков и петель:
- давления, - объема, - потока, - давление-объем, - поток-объем
либо
- давления, - объема, - потока, - капнограммы, - CO2-Объём
Выбор верт. и горизонт. шкалы и горизонт. скорости движения
Фиксация кривых, вывод на принтер или сохранение в компьютере.

Тревоги (*)
Высокие и низкие показатели давления на вдохе, дыхательного и минутного объёмов, концентрации кислорода
Низкое давление одного или обоих газов на входе
Низкий уровень заряда аккумулятора
Высокое постоянное давление ПДКВ
Технические неполадки
От соединение маски
Низкая концентрация кислорода (ниже 18%)
Отсутствие напряжения в сети
Апноэ/ Back-up
Большая утечка в контуре при неинвазивной вентиляции
Поломка охлаждающего фена
Высокая частота дыханий
Снижение давления ПДКВ/ PEEP.
Высокая и низкая концентрация CO2
Неисправность датчика CO2
Отключение тревог: 30 – 60 сек.

Требования к электропитанию
Переменный ток: 100–240 В ; 50–60 Гц; 50 Вт
Постоянный ток: 12 В 4.4 А; встроенный аккумулятор – 2 ч 30 мин работы

Требования к пневмопитанию
Кислород: 3.7–7.0 bar /атм.
Воздух: 3.7–7.0 bar /атм.

(*) Звуковые или световые с одновременным выводом сообщений на дисплей; тревоги разделены на три уровня важности. Каждое событие записано и сохранено с указанием данных и времени.
